鉬具有熔點高、熱膨脹系數(shù)低，高溫強(qiáng)度高、高溫蠕變速率低等特性，被廣泛應(yīng)用于冶金、核能、機(jī)械、化工、航天航空、國防、醫(yī)療電子等領(lǐng)域[1-7]。然而，鉬金屬的再結(jié)晶溫度低、高溫強(qiáng)度低且蠕變性能差，材料性能已經(jīng)很難滿足各行各業(yè)的需要。為了擴(kuò)大鉬制品的使用領(lǐng)域，大量研究采用在鉬中摻入其他元素的方法進(jìn)行碳化物強(qiáng)化、固溶強(qiáng)化、彌散強(qiáng)化，以改善鉬的再結(jié)晶溫度、高溫強(qiáng)度、抗氧化性能和耐磨、耐腐蝕性能[8-19]。

ZrO₂是一種耐高溫、耐磨損、導(dǎo)電性好、化學(xué)穩(wěn)定性強(qiáng)的無機(jī)非金屬材料[20]。新型氧化鋯增強(qiáng)鉬合金在高溫強(qiáng)度、高溫耐腐蝕等性能上比鉬合金基體均有很大的提升，其在玻璃行業(yè)、航天、軍工，特別是太陽能行業(yè)的應(yīng)用發(fā)展具有深遠(yuǎn)的意義[13，21-22]。本文采用粉末冶金法制備了鉬鋯合金，經(jīng)過熱軋、溫軋得到相應(yīng)的板材，研究了鉬鋯合金板材的微觀組織和再結(jié)晶行為，以期為鉬鋯合金的實際應(yīng)用提供參考。

1、試驗材料與方法

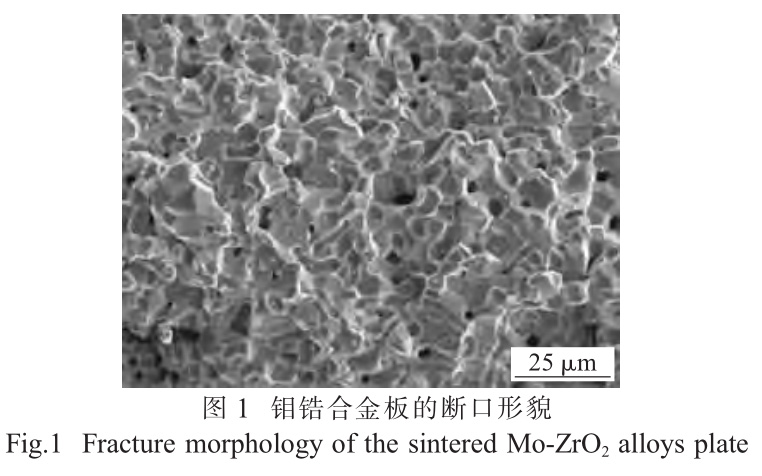

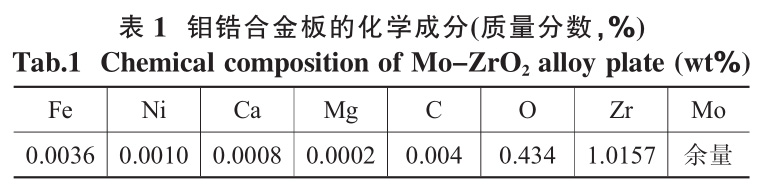

以FMo-l鉬粉與ZrO₂試劑為原料，采用粉末冶金法制備鉬鋯合金，按比例混合均勻后模壓成型，然后中頻感應(yīng)燒結(jié)成厚度為12mm的鉬鋯合金板，合金板的斷口形貌與化學(xué)成分分別見圖1、表1。

鉬鋯合金燒結(jié)板坯被熱軋、溫軋成3mm的薄板。將軋制后的鉬鋯合金板在馬弗爐進(jìn)行退火，退火溫度分別為900、1000、1100、1200、1300和1400℃，保溫時間均為1h。退火后鉬鋯合金板的室溫拉伸性能測試在萬能試驗機(jī)上進(jìn)行，檢測標(biāo)準(zhǔn)為GB/T228-2010，取3次測量結(jié)果的平均值；采用金相顯微鏡觀察顯微組織；采用HR-150型洛式硬度計測試硬度。

2、結(jié)果與討論

2.1鉬鋯合金的組織及性能

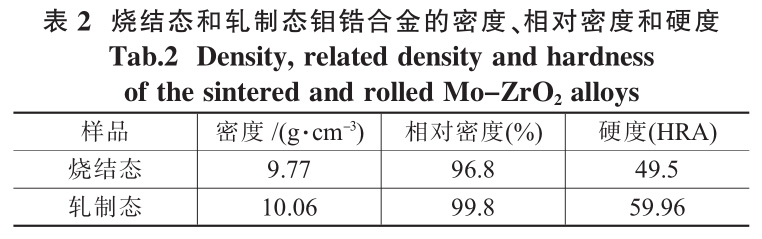

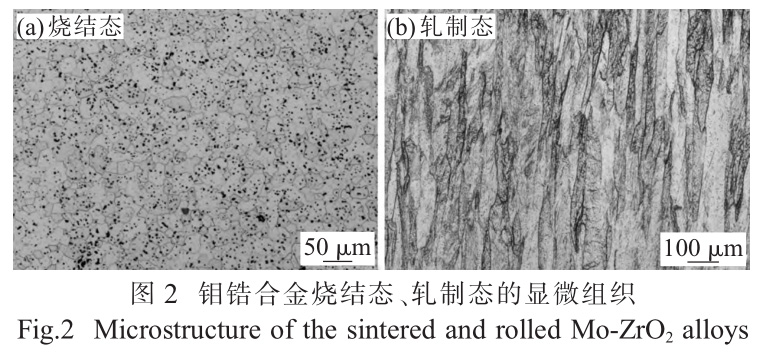

圖2為鉬鋯合金棒材燒結(jié)態(tài)和軋制態(tài)縱向金相組織形貌。由圖2可以看出，燒結(jié)態(tài)晶粒呈細(xì)小等軸晶，大小均勻，晶界平直，平均晶粒尺寸為30μm左右。經(jīng)軋制加工后，細(xì)小的等軸晶被拉長為纖維狀組織。表2為燒結(jié)態(tài)和軋制態(tài)鉬鋯合金板的密度和硬度。由表2可以看出，經(jīng)軋制加工后鉬鋯合金板的密度、硬度均顯著提升。

2.2退火溫度對鉬鋯合金組織的影響

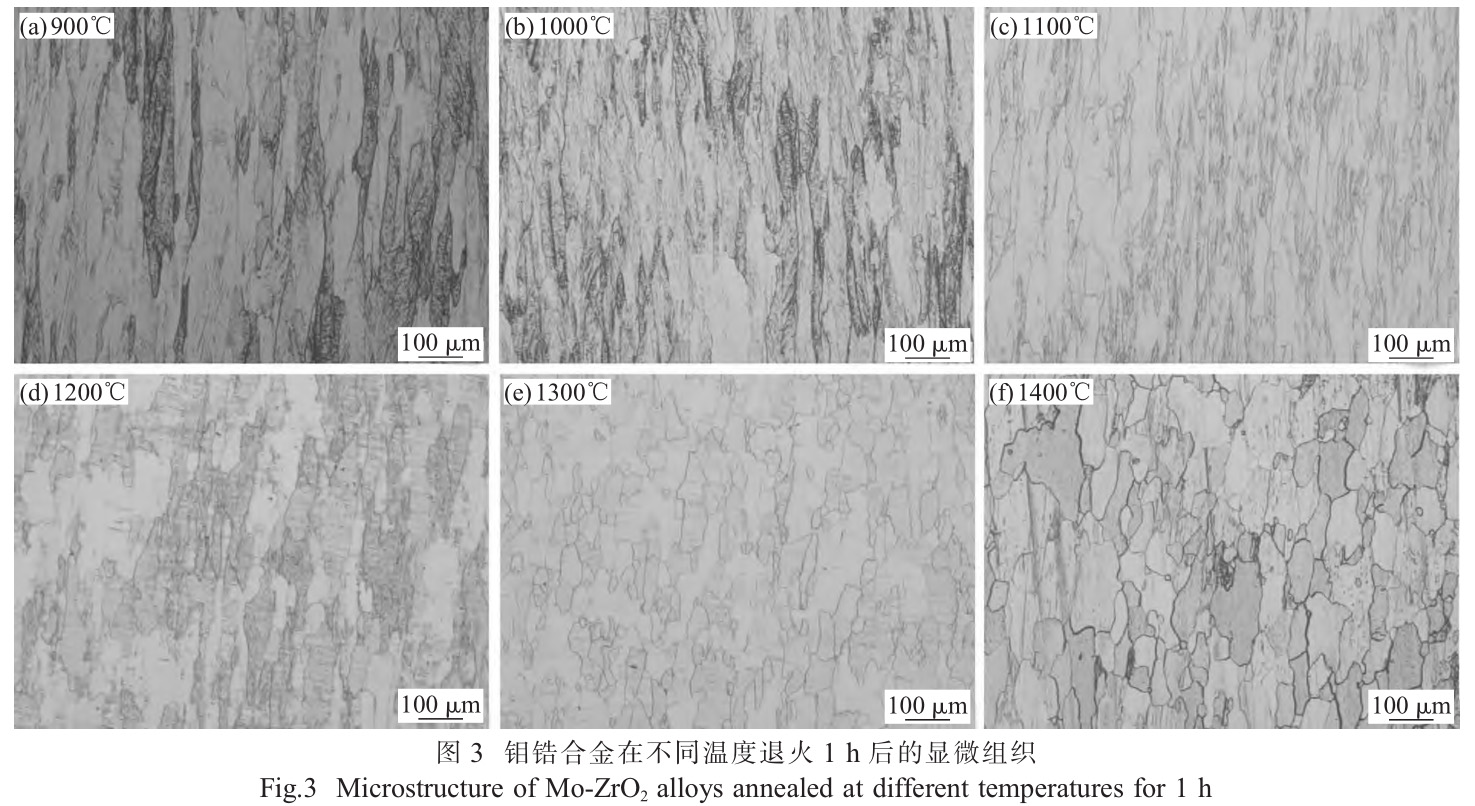

圖3為鉬鋯合金在不同溫度退火1h后的組織形貌。由圖3可看出，900～1000℃時，鉬鋯合金板材組織主要為纖維組織，處于去應(yīng)力回復(fù)階段；1100℃退火后，纖維條逐漸縮短，纖維邊界存在細(xì)小的再結(jié)晶晶核（圖3(c)），這表明1100℃時合金開始再結(jié)晶；1200℃退火后鉬鋯合金纖維組織進(jìn)一步寬化，纖維變短向等軸晶轉(zhuǎn)變，出現(xiàn)部分新的等軸晶粒，說明再結(jié)晶尚不充分；當(dāng)退火溫度達(dá)到1300℃時，合金顯微組織全部轉(zhuǎn)變?yōu)榈容S晶，再結(jié)晶過程基本完成（圖3(e)）；1400℃退火后晶粒尺寸明顯長大（圖3(f)）。

2.3退火溫度對鉬鋯合金硬度的影響

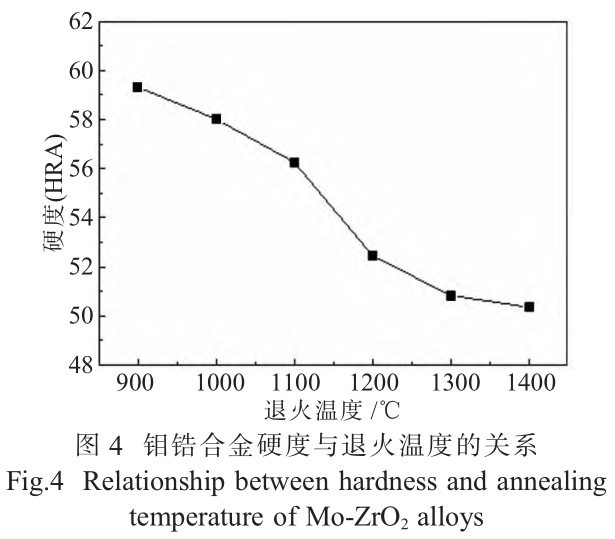

圖4為鉬鋯合金硬度與退火溫度的關(guān)系。由圖4可以看出，隨著退火溫度升高，鉬鋯合金晶界殘余應(yīng)力得到部分去除；到1000℃時，鉬鋯合金硬度下降至58.02HRA；而在1300℃時，硬度顯著下降至50.84HRA；到1400℃時硬度為50.36HRA，硬度降低緩慢。這表明1300℃時鉬鋯合金再結(jié)晶完成。相比較于純鉬，鉬鋯合金再結(jié)晶溫度高，其主要原因為ZrO₂顆粒的釘扎作用增大了位錯運動阻力，滑移減少使得位錯密度較高，再結(jié)晶核心的形成延緩[12-16]。這與鉬鋯合金不同溫度退火后的組織變化一致。

2.4退火溫度對鉬鋯合金拉伸性能的影響

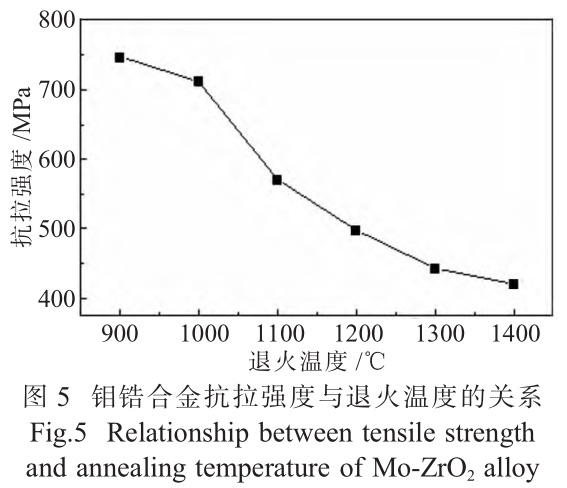

圖5為鉬鋯合金抗拉強(qiáng)度與退火溫度的關(guān)系。

由圖5可以看出，鉬鋯合金經(jīng)1000℃退火后抗拉強(qiáng)度稍有下降，為712MPa；1100℃退火后抗拉強(qiáng)度顯著下降到571MPa；1300℃退火后，抗拉強(qiáng)度下降到443MPa；1400℃退火后，抗拉強(qiáng)度緩慢下降到420MPa。這是由于在1100℃之前退火鉬鋯合金主要發(fā)生了去應(yīng)力回復(fù)過程，仍為纖維狀組織，抗拉強(qiáng)度下降不明顯；在1100～1300℃，隨著溫度的升高，鉬鋯合金發(fā)生了再結(jié)晶，晶粒由纖維狀轉(zhuǎn)變?yōu)榈容S晶，抗拉強(qiáng)度顯著下降。1400℃退火，因為鉬鋯合金再結(jié)晶已經(jīng)完成，其抗拉強(qiáng)度下降緩慢。

3、結(jié)論

(1)在本試驗條件下，鉬鋯合金的起始再結(jié)晶溫度和終了再結(jié)晶溫度分別為1100、1300℃。

(2)在900～1400℃范圍內(nèi)，隨著退火溫度的升高，鉬鋯合金的硬度逐漸降低，在1400℃時硬度下降到50.36HRA。隨著退火溫度的升高，鉬鋯合金的抗拉強(qiáng)度降低，1100℃時開始顯著降低，到1400℃時下降至420MPa。

參考文獻(xiàn):

[1] 王東輝，袁曉波，李中奎，等 ． 鉬及鉬合金研究與應(yīng)用進(jìn)展[J]． 稀有金屬快報， 2006 ， 25(3) ： 1-7．

[2] 居炎鵬，王愛琴 ． 鉬合金研究現(xiàn)狀 [J]． 粉末冶金工業(yè)， 2015 ， 25(4) ： 58-62．

[3] 劉剛，張國君，江峰，等 ． 高性能鉬合金的微觀組織設(shè)計制備與性能優(yōu)化 [J]． 中國材料進(jìn)展， 2016 ， 35(3) ： 205-211.

[4] 劉輝，巨建輝，張軍良，等 ． 鉬合金的強(qiáng)韌化與發(fā)展趨勢 [J]. 中國鉬業(yè)， 2011 ， 35(2) ： 26-28．

[5] 王承陽，董帝，滕宇闊，等 ． 退火工藝對 MHC 鉬合金板材組織和力學(xué)性能的影響 [J]． 金屬熱處理， 2018(4) ： 180-183．

[6] 董帝，王承陽 ． 鉬合金制備工藝的研究進(jìn)展 [J]． 粉末冶金技術(shù)， 2017 ， 35(4) ： 304-309．

[7] 徐克玷 ． 鉬的材料科學(xué)與工程 [M]． 北京：冶金工業(yè)出版社， 2014.

[8] 封范 ． 碳化物對 Mo 的力學(xué)行為和高溫抗氧化行為的影響[D]． 長沙：中南大學(xué)， 2012．

[9] Fan Jinglian ， Chert Yubo ， Lin Tao ， et al．Sintering behavior of nanocrystalline Mo-Cu composite powders [J]．Rare Metal Materials and Engineering ， 2009 ， 38(10) ： 1693-1697.

[10] 代寶珠 ．Al 2 O 3 顆粒增強(qiáng)鉬基復(fù)合材料的制備與性能研究[D]． 洛陽：河南科技大學(xué)， 2010 ， 1-9.

[11] 李慶奎 ． 添加微量元素對鉬絲組織與性能的影響 [J]． 中國鉬業(yè)， 1995 ， 19(5) ： 26-31．

[12] 董長生 ． 摻雜三氧化二釹對鉬絲顯微組織和性能影響的研究[J]． 稀有金屬材料與工程， 1994 ， 23(6) ： 46-51.

[13] 張曉，卜春陽，武州，等 ． 氧化鋯對鉬金屬組織和性能的影響[J]． 中國鉬業(yè)， 2017 ， 41(4) ： 46-48.

[14] 張久興，劉燕琴，劉丹敏，等 ． 微量 La 2 O 3 對鉬的韌化作用 [J].中國有色金屬學(xué)報， 2004 ， 14(1) ： 13-17．

[15] 王承陽，滕宇闊，董帝，等 ．Mo-30W 鉬合金棒材再結(jié)晶行為研究 [J]． 粉末冶金技術(shù)， 2018 ， 36(3) ： 418-422.

[16] 付靜波， 楊秦莉， 莊飛， 等 ．TZM 合金與純鉬性能對比研究[J]． 中國鉬業(yè)， 2013 ， 37(4) ： 30-33．

[17] Wang Jinshu ， Ren Zhiyuan ， Wei Liu ， et al．Effects of Re2O3 doping on the reduction behavior of molybdenum oxide and properties of molybdenum powder[J]．Int．Journal of Refracto-ry Metals & Hard Materials ， 2009 ， 27 ： 155-158．

[18] 高廣瑞，殷為宏，湯慧萍，等 ． 稀土摻雜鉬合金制備技術(shù) [C]//長沙： 2003 年全國粉末冶金學(xué)術(shù)會議論文集， 中南大學(xué)出版社， 2003．261-265．

[19] Myoung Ki Yoo ， Yutaka Hiraoka ， Ju Choi．Recrystallization of molybdenum wire Doped with lanthanum oxide [J]．Int J. of Refractory Metals & Hard Material ， 1995 ， 13 ： 221-226．

[20] 欽征騎 ． 新型陶瓷材料手冊 [M]． 南京：江蘇科學(xué)技術(shù)出版社， 1996.

[21] Patrick M Kelly ， Francis Rose L R．The martensitic transfor-mation in ceramics-its role in tansformation toughening [J].Progress in Materials Science ， 2002 ， 47 ： 485-499．

[22] 李晨輝，余立新，熊惟皓 ． 硬質(zhì)相粒度對金屬陶瓷斷裂韌性的影響 [J]． 復(fù)合材料學(xué)報， 2003 ， 20(1) ： 1-6．
